Figmaでシンプルなチェックボックス・コンポーネントを作る方法

今回は、Figmaでシンプルなチェックボックス・コンポーネントを作る方法を紹介します。一般的なチェックボックスを「Component」や「Auto layout」を使って作成します。自由に使えるサンプルファイルも用意していますので、よければご活用ください。

この記事のターゲット

  • Figmaの中級者〜上級者

  • Figmaでチェックボックス・コンポーネントを作りたい方

  • Figmaの Component と Variants と Auto layout の使い方が知りたい方


1. アイコンのみのチェックボックス・コンポーネントを作る

まずは、アイコンのみのチェックボックス・コンポーネントを用意します。これがなければ始まりませんね。

アイコンについては、Font awesomeやMaterial Designなど、既成のアイコンセットを利用してコンポーネントを組むケースもあると思いますが、今回はシェイプとパスを使用して作ってみようと思います。

大まかな手順は次の通りです。

  1. Frameを作成(今回は24px)

  2. Frameの中に枠線部分のシェイプをRectangleで作成(24px)

    1. Strokeを2pxで設定

    2. Corner radius(角丸)を4pxで設定

  3. 2で作成したRectangleを複製する

    1. 複製した方はStrokeを削除

    2. Fillを#FFFFFF(白)で設定

  4. ペンツールでチェックマークを作成

  5. 2の枠線シェイプと4のチェックマークを「Outline stroke」で複合パスに変換

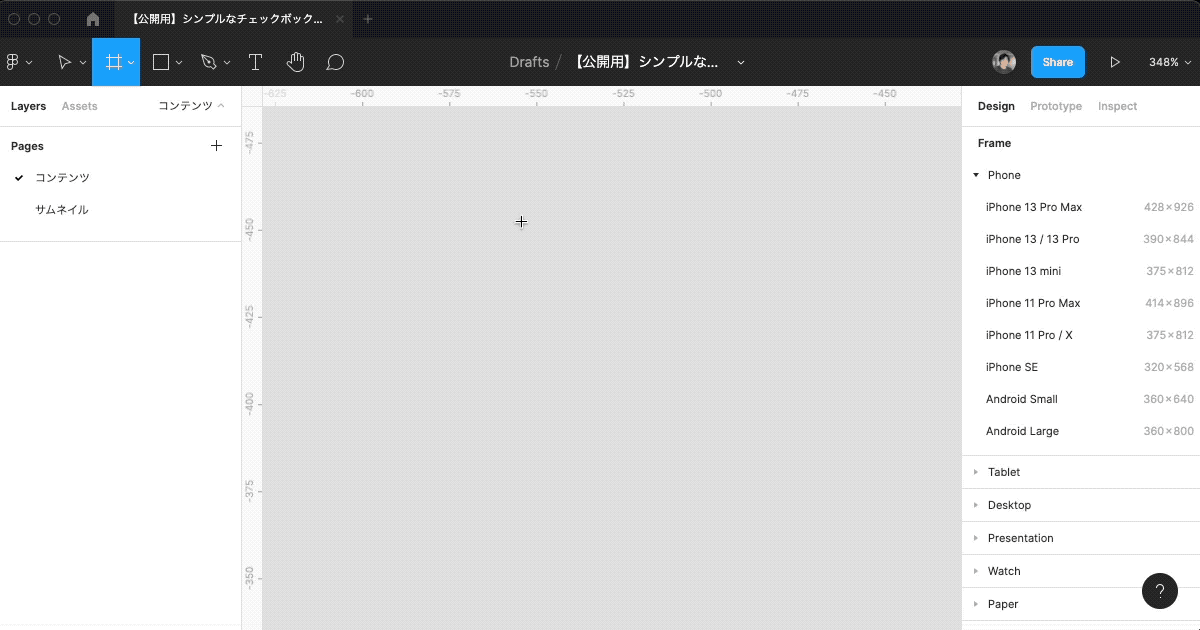

checkbox1

最後に、Frameに「checkbox/on」と名前をつけておきます。

できたらそのまま複製します。複製した方のチェックマークを削除して、Frameの名前を「checkbox/off」とします。

これでチェックボックスの2パターンができたので、Component化していきます。

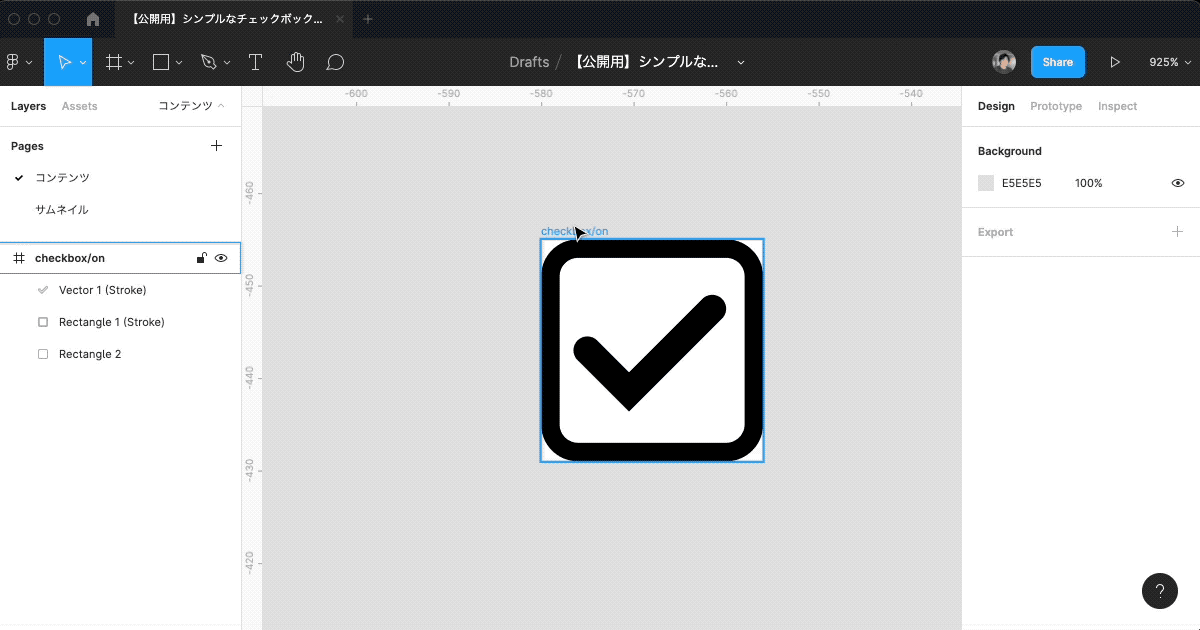

チェックボックスをすべて選択した状態でツールバーの4つの菱形のアイコンの右の小さい「▼」ボタンを押すと、「Create multiple components」というコマンドが出るので、それをクリックします。すると、それぞれ個別に Component を作成できます。

作成できたComponent をそのまま複数同時に選択していると、右プロパティに「Variants」というセクションが表示されるので、そこの「Combine as variants」をクリックしてVariantsにします。

Variants は Component の形態のひとつで、ボタンのような状況によってバリエーションが変化するコンポーネントをひとつにまとめて、状況に応じてオプションで簡単に変更できるようになる機能です。

checkbox2

これで、基本となるチェックボックスのみのコンポーネントができました。

2. ラベル付きのチェックボックス・コンポーネントを作る

次は、チェックリストなどで使用できるラベル付きのチェックボックス・コンポーネントを作ります。

先ほど作成したチェックボックスのアイコンをサイズ調整して利用します。

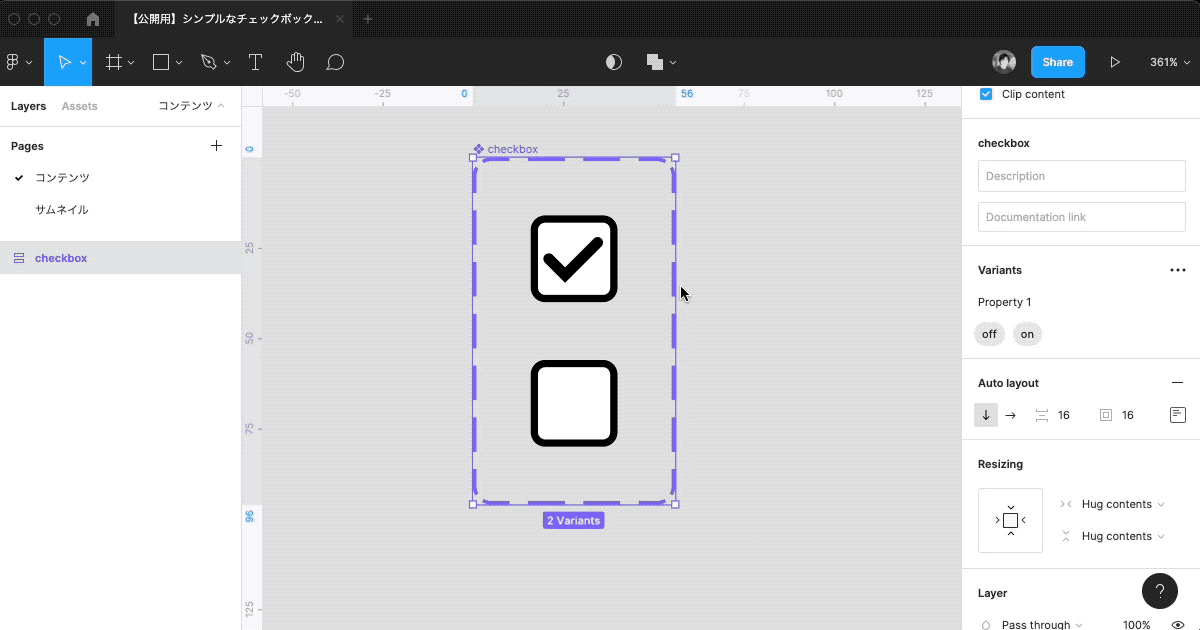

さっきのアイコンをそのまま拡大・縮小すると崩れてしまうので、右プロパティのResizingでFrame内のオブジェクトに対して「Scale」を設定します。

これをしておくことで、Instanceが拡大・縮小されると、中身のオブジェクトも合わせて拡大・縮小されるようになります。

checkbox3

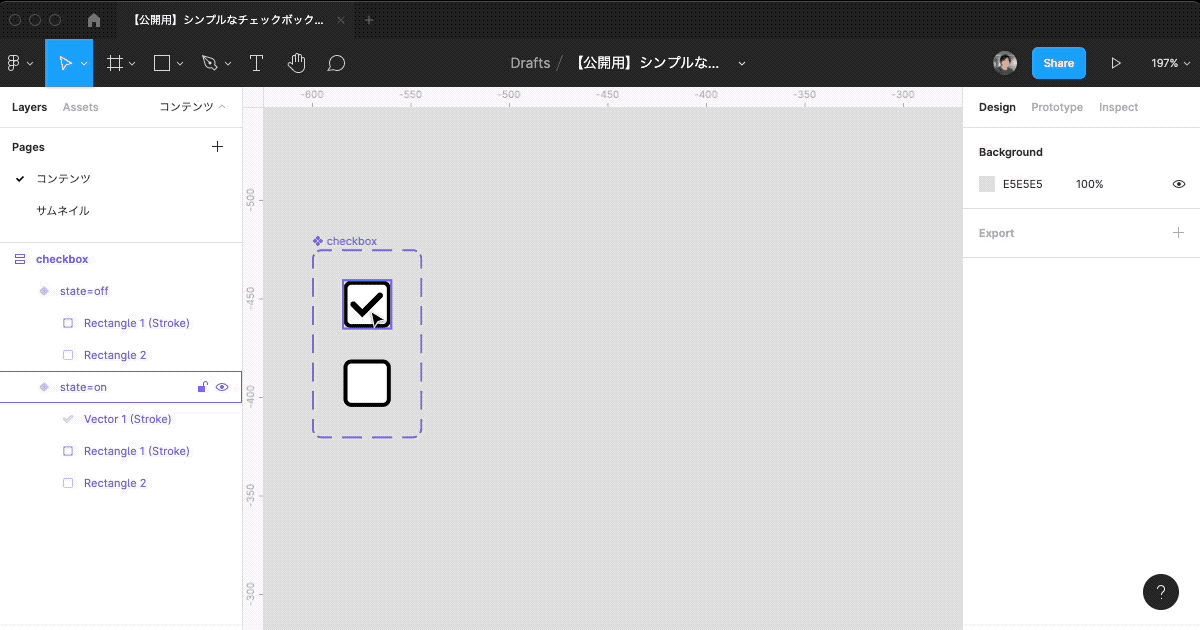

できたら、テキストとアイコンと合わせてAuto layoutで組み合わせます。

テキスト・オブジェクトとアイコンと選択した状態で「Shift + Aキー」を押すと、「Frame」という Auto layoutが適応された状態のフレームで囲われます。

アイコンとテキストの間の間隔は、Auto layoutの「H」のようなアイコンの「Spacing between items」で設定した値になります。今回は8pxになるようにしました。

checkbox4

最後に、同じようにComponent、Variants化すればラベル付きチェックボックス・コンポーネントの完成です。

3. プロトタイプでチェックボックスのON/OFFをアニメーションする

作成したチェックボックスのコンポーネントを使ってプロトタイプを組むことで、クリック時にON/OFFをアニメーションさせることができます。

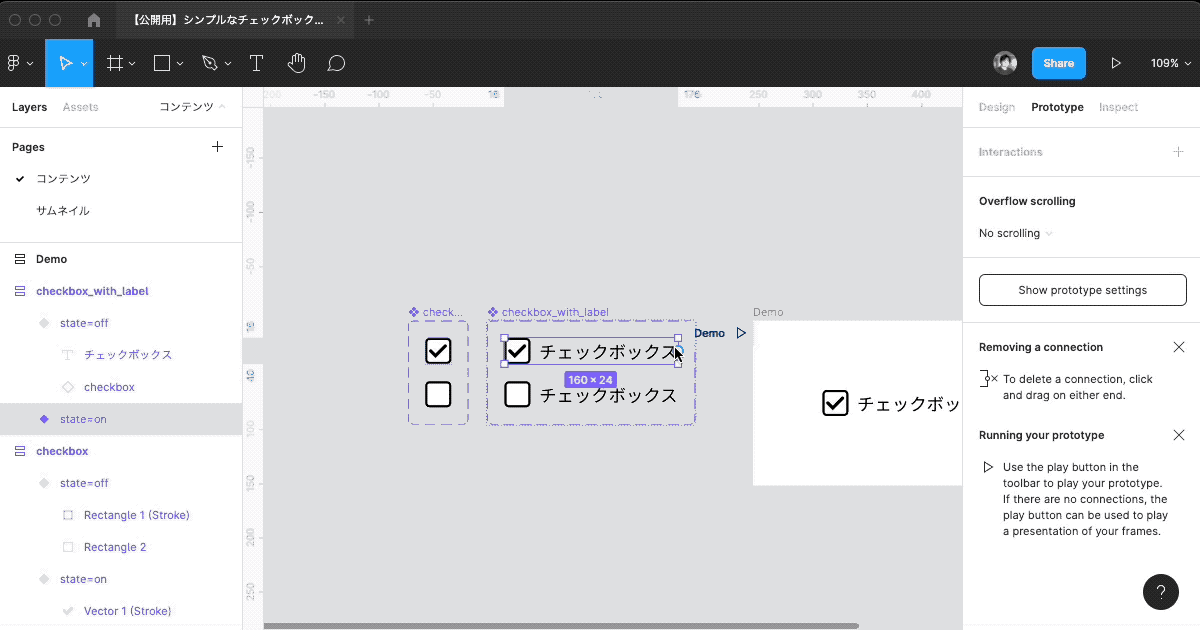

右プロパティの一番上のタブを「Prototype」に切り替えると、プロトタイプ設定モードとなります。

この状態でコンポーネントを選択すると青い丸がオブジェクトの右端に表示されます。これをドラッグしてアクションした後の遷移先を設定することで、表示を切り替えたり、画面遷移させたりすることができます。

checkbox5

おまけ:チェックボックス・コンポーネントのサンプルファイル

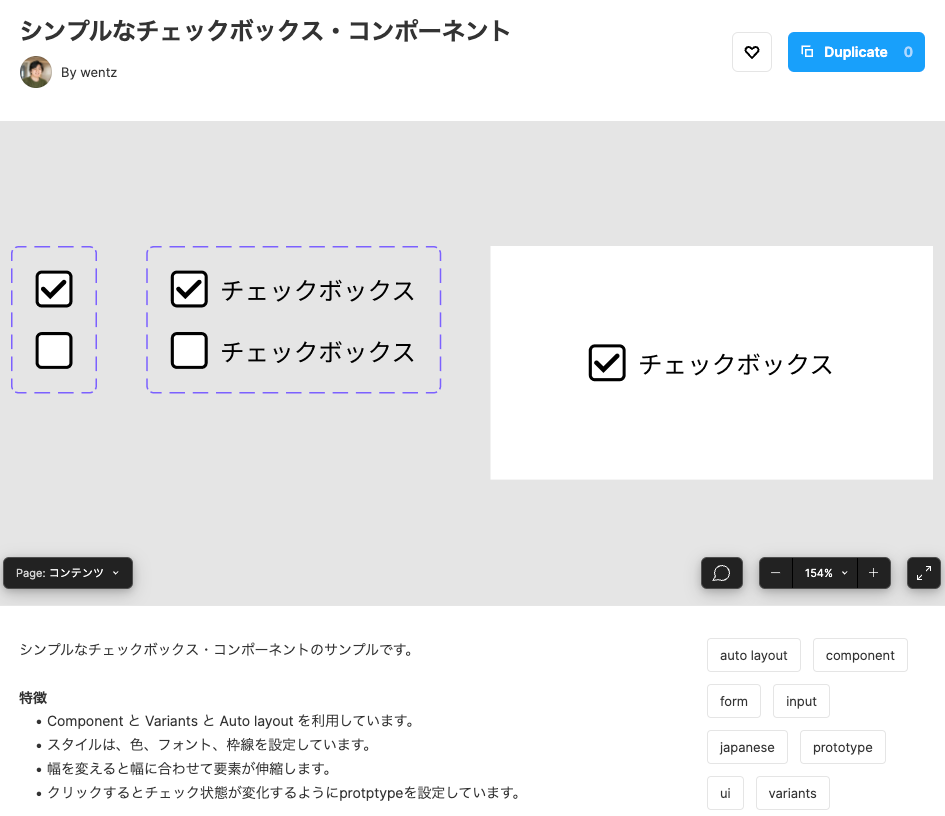

checkbox-sample

この記事で作成したチェックボックスのサンプルファイルを Figma Community にアップロードしていますので、そちらから自由に複製(Duplicate)できます。

シンプルなチェックボックス・コンポーネント | Figma Community 私用・商用問わずご自由にご利用ください。


いかがだったでしょうか。

チェックボックスは2つ以上の選択肢のうち、複数選択できるようにする場合に用いるコンポーネントです。1つだけ選択させたい場合はラジオボタンを使います。

  • 単一選択:ラジオボタン

  • 複数選択:チェックボックス

チェックリストはTodoリストやフォームの回答項目などでよく利用するコンポーネントなので、必要な時にさっと用意できるようにしておくと良さそうですね。
