Figmaで簡単に円グラフや棒グラフを作る方法

今回はFigmaで細身の円グラフ・棒グラフを簡単に作成する方法を紹介します。慣れれば1分で作成でき、パターンを用意しておけばいつでも必要な時にサッと書き出せるようになるのでおすすめです。

この記事のターゲット

  • Figmaの初心者

  • デザイン性の高いグラフを作れるようになりたいマーケティング担当者

  • 細身のチャートパターンUIを作りたい方


円グラフの作り方

1. Shape ToolsでEllipse(円)オブジェクトを作成

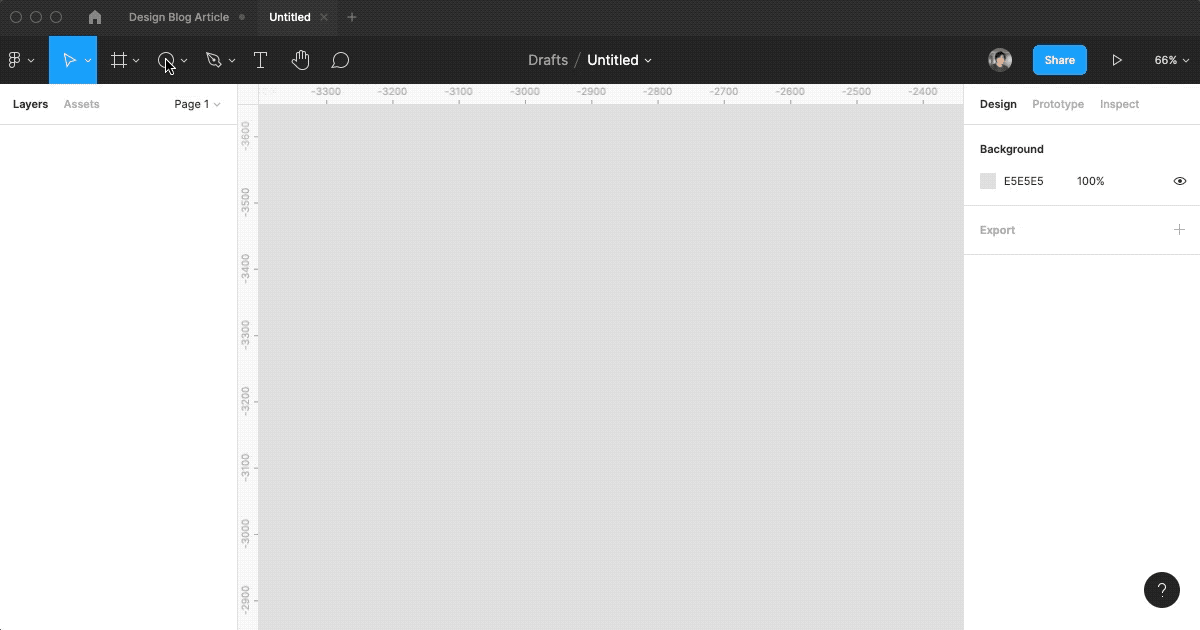

create-ellipse

円のオブジェクトを作成します。

Shiftキーを押しながらEllipseツールでドラッグして作成すると、正円(縦横比が1:1)になります。

2. 円オブジェクトの円弧オプションを設定する

edit-ellipse-arc

作成した円オブジェクトを選択した状態でマウスオーバーすると、円の右端に「○」が表示されます。

これをつまんで移動させると、カットしたホールケーキのように円が割れます。

この時点で初めて、円弧のオプションで次の項目が編集できるようになります。

  • Start:円弧の開始位置の角度

  • Sweep:円弧のStartから終端までの割合

  • Retio:円の中心を内側から切り抜く割合

手動操作でも操作できますが、このオプションは右プロパティのメニューに追加されるので、これを編集することで数値で調節もできます。

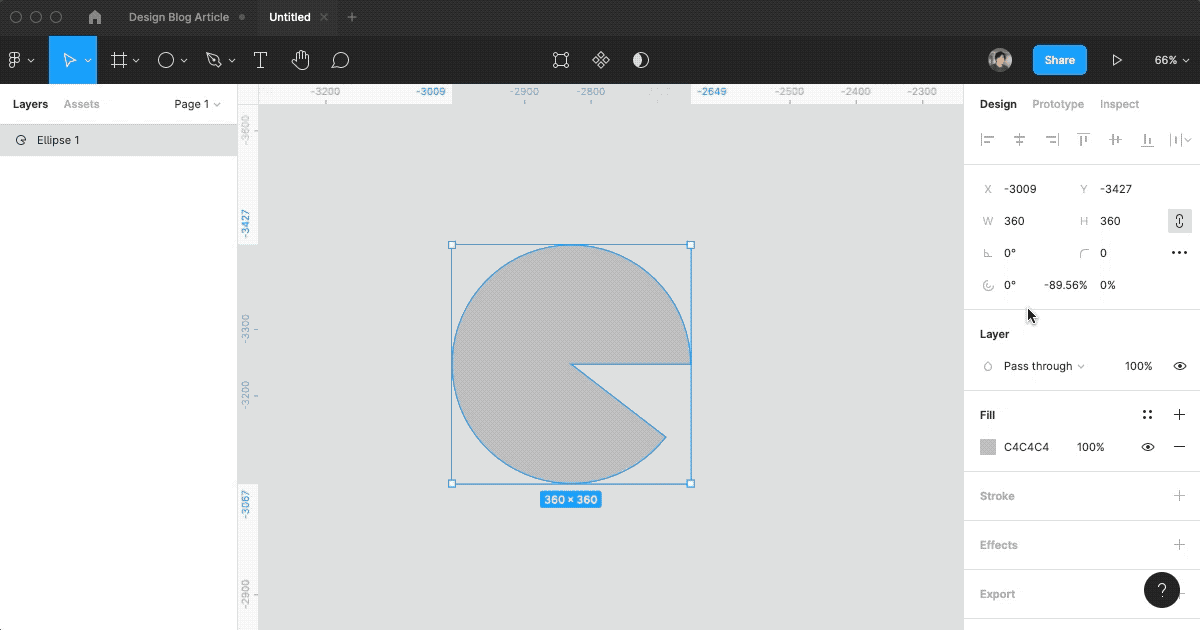

edit-ellipse

Sweepの割合を、表示させたい円グラフの割合に調節できます。(50%なら-50、75%なら-75にする)

Ratioを90%ほどにすれば、細身の円グラフになります。

3. 円弧を組み合わせてグラフを作る

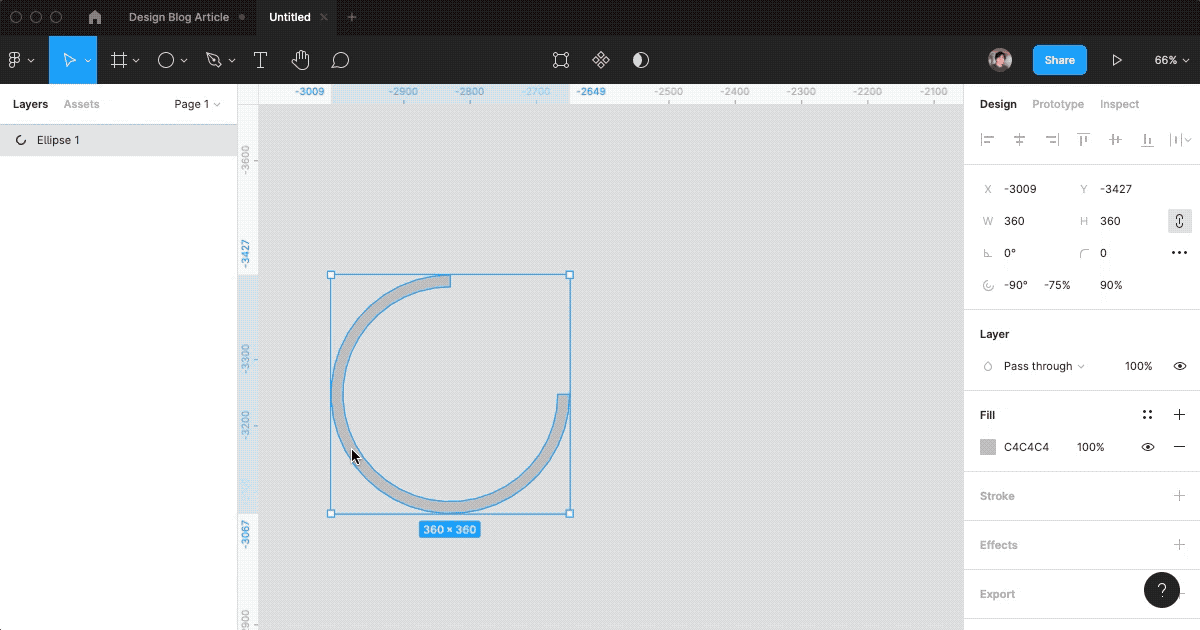

create-pie-chart

背景用にSweepが100%(つながっている状態)の円弧を作り、その上に欠けた円弧を重ねることで円グラフになります。

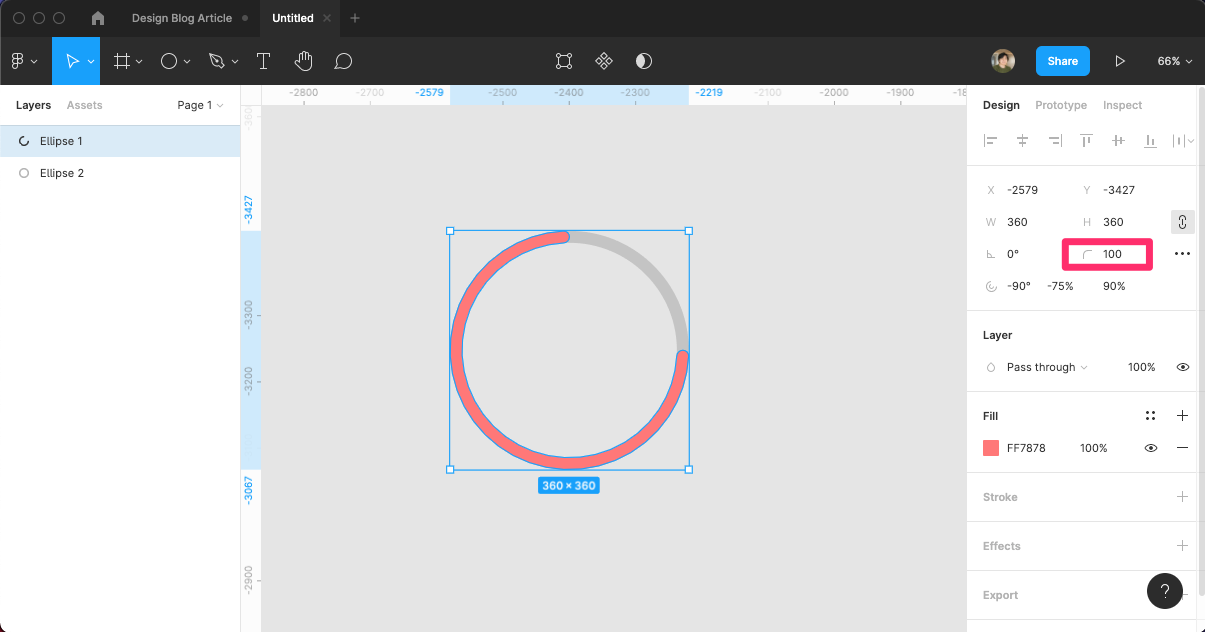

chart-radius

また、欠けた円グラフに角丸(Corner Radius)を適用することで、終端が丸まったグラフになります。

これで円グラフの完成です。

pie-chart-style

できあがったグラフにDrop Shadow(影)をつけたり、FillをSolidからAngularにしてグラデーションさせることもできますので、以下の記事も参考にぜひ試してみてください。

Figmaで図形やテキストのべた塗りとグラデーションの使用方法

Figmaで図形やテキストなどのオブジェクトにベタ塗りや様々な種類のグラデーションを適用する方法を紹介します。 ... 続きを読む

figma-how-to-gradation

Figmaで破線・点線や矢印がついたパスを作る方法

今回はFigmaでテキストや図形などのオブジェクト(パス)に枠線をつける方法と、枠線のスタイル(色・太さ・破線・矢印など)を編集する方法を紹介します。 ... 続きを読む

figma-how-to-edit-line-style

棒グラフの作り方

1. Shape Toolsで細長いRectangle(四角形)オブジェクトを作成

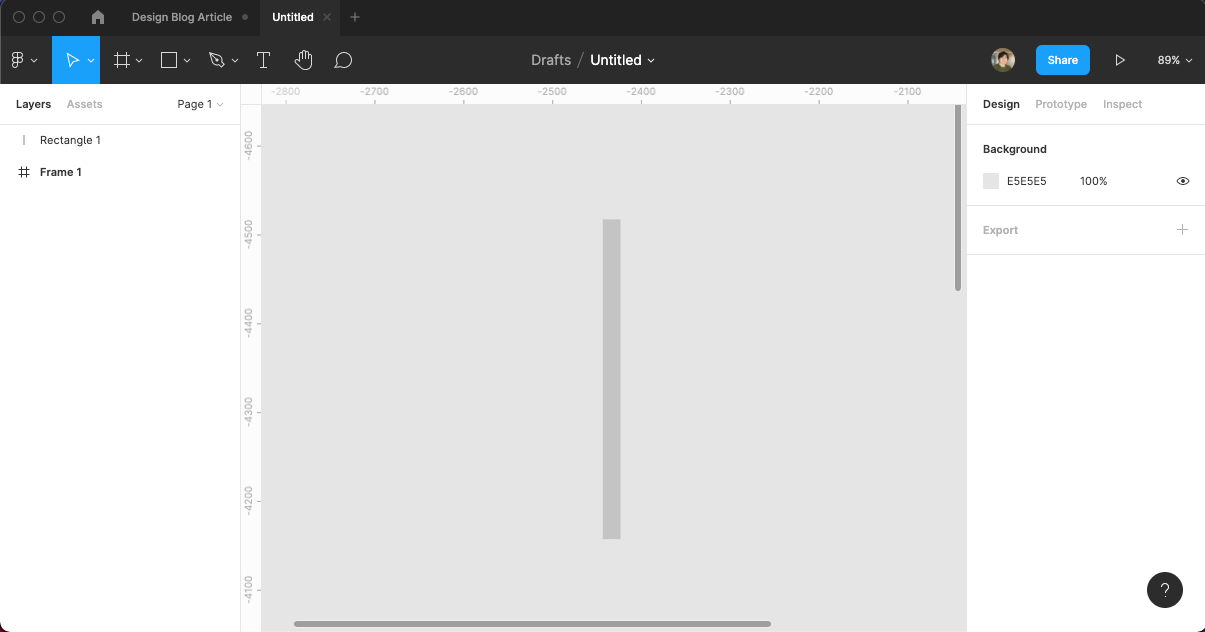

create-rectangle

縦長、または横長の四角形のオブジェクトを作成します。

2. 背景用と割合用のオブジェクトを組み合わせる

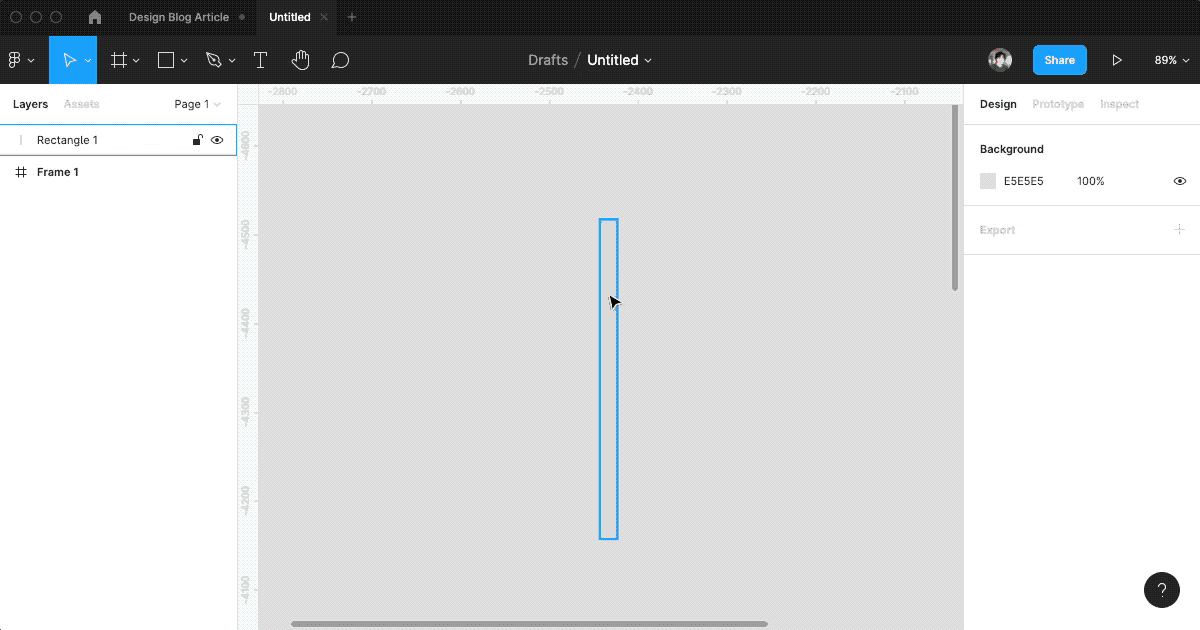

create-bar-chart

作成した同じ長さの四角形を複製して、背景用と割合用に色を設定します。

そして、割合用の長さを右プロパティから幅(WまたはH)を調節します。

この時、数値入力で「100*0.8」のように入力すると、四則演算してくれます。使用できる四則演算は以下の通りです。いずれも半角英数入力で、複数の演算を組み合わせることもできます。

  • +(プラス):加算( 100+50 で 150 になる)

  • -(マイナス):減算( 100-50 で 50 になる)

  • *(アスタリスク):乗算( 100*50 で 500 になる)

  • /(スラッシュ):除算( 100/50 で 2 になる)

今回は、360pxのグラフでの80%を作りたいので、「360*0.8」と入力すると360を100%とした時の80%の長さにたる「288」の長さに変換されます。

あとは円グラフと同様にスタイルを調節して完成です。

bar-chart-style

いかがでしょうか。ぜひ作り方をマスターして、サービスのスライド資料やWEBページの素材制作などに活用してみてください。
